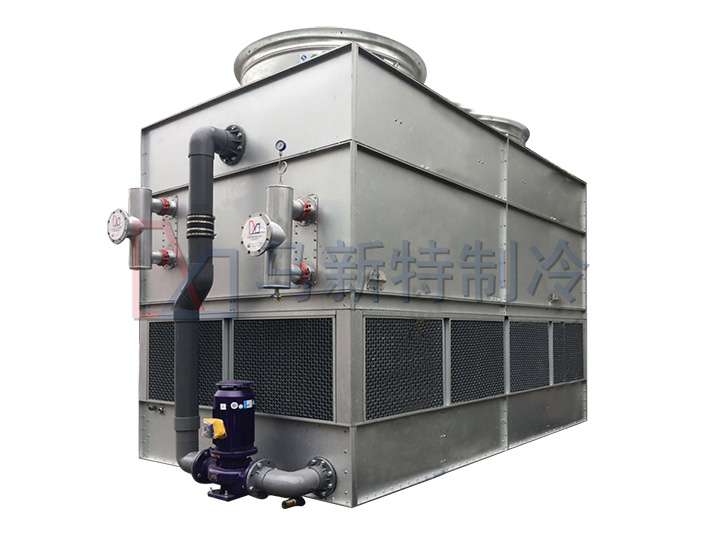

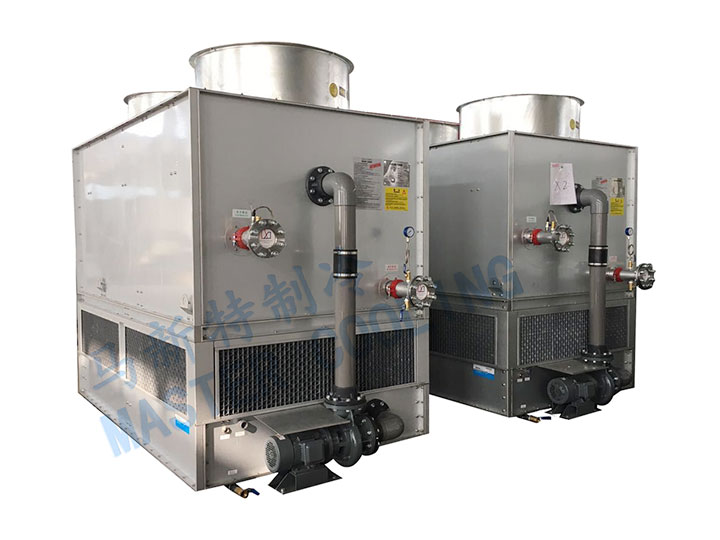

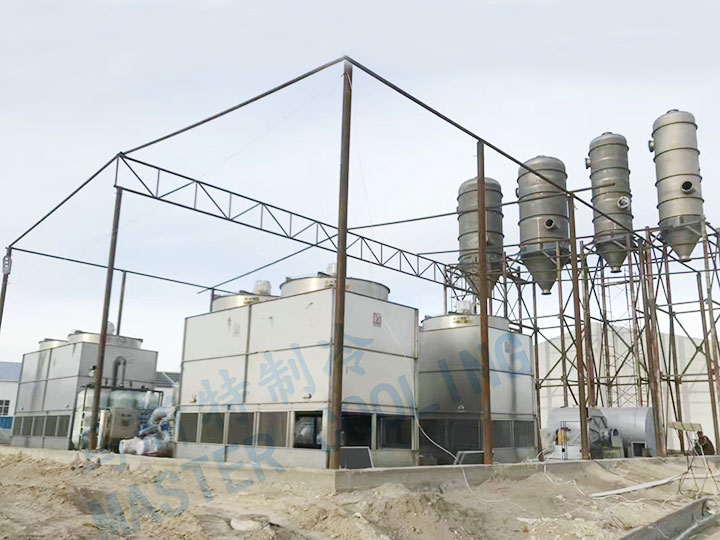

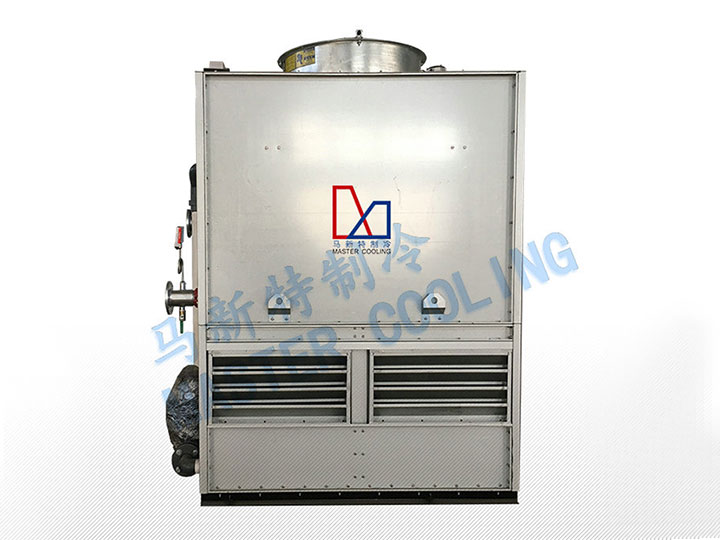

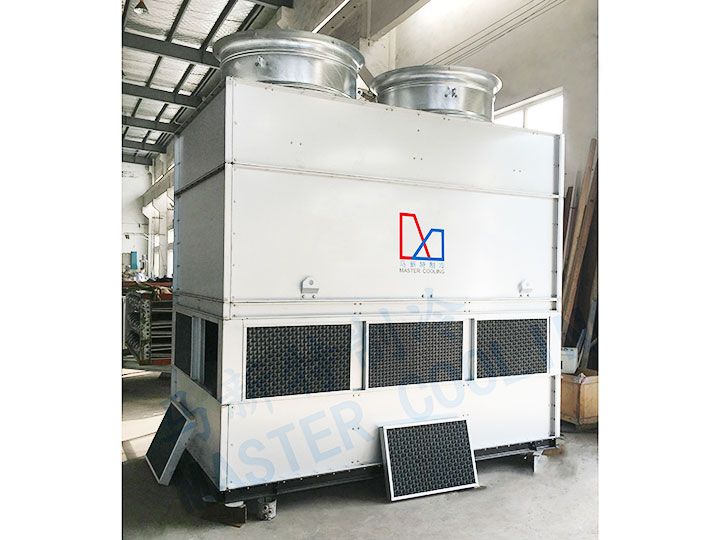

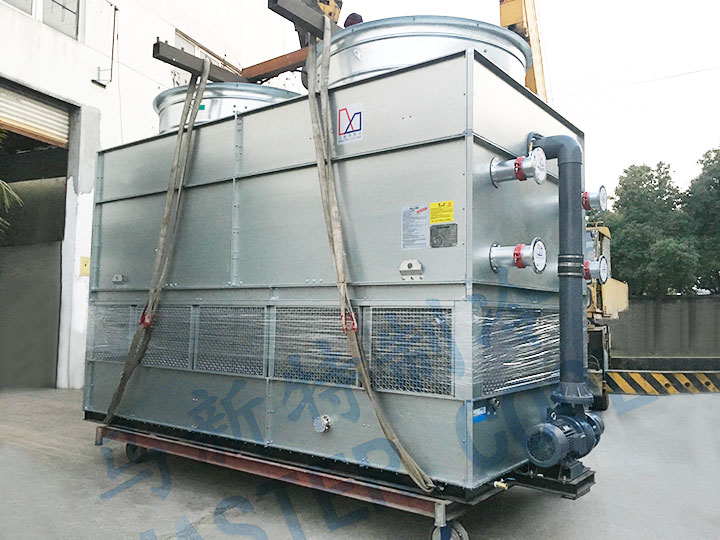

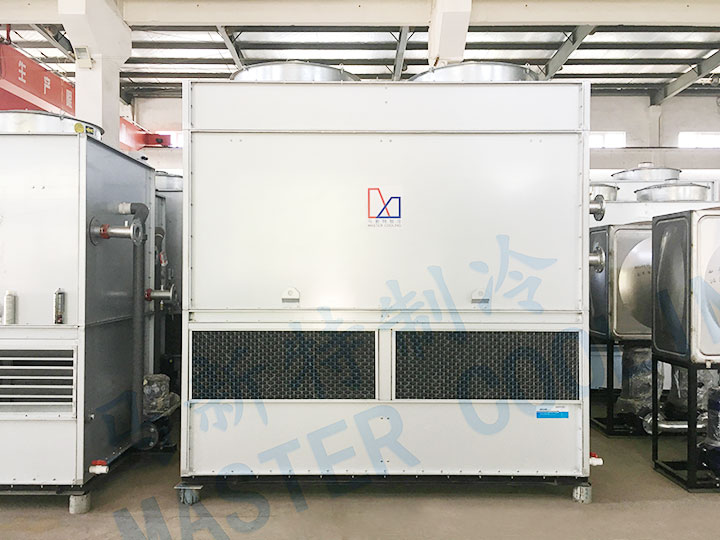

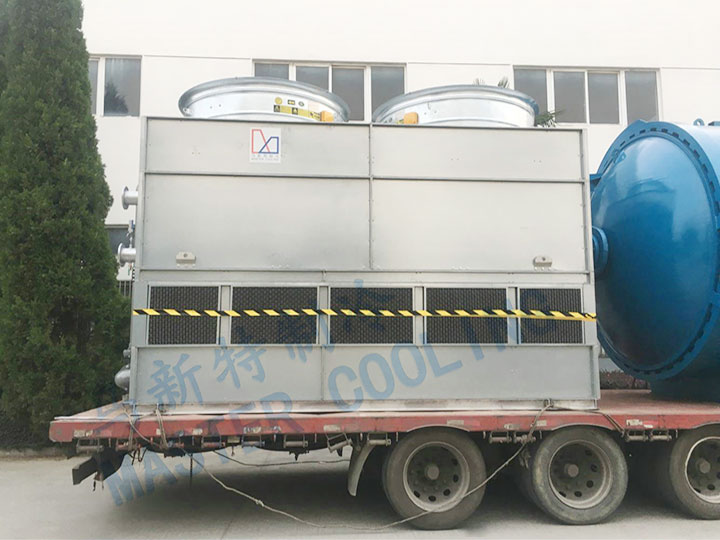

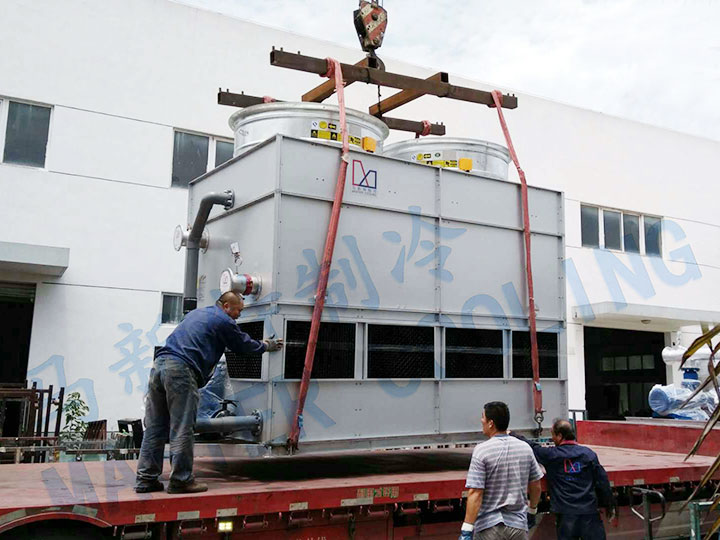

逆流闭式冷却塔


工作原理

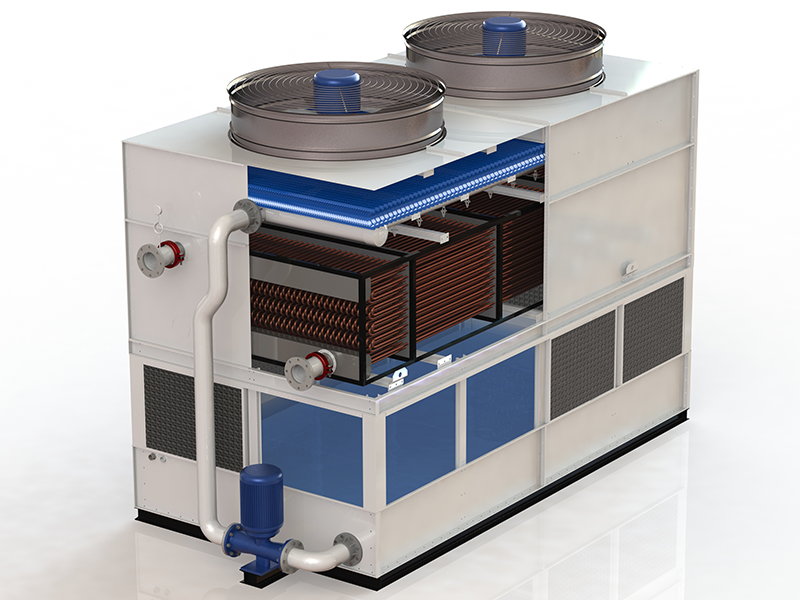

内部结构图


流程图

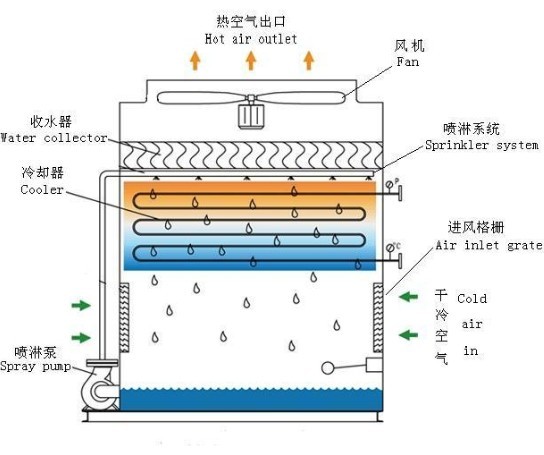

逆流闭式冷却塔的工作原理
       高温工作流体进入表冷器,废热通过盘管外壁与下落的喷淋水接触进行热质交换并与底部进风的干冷空气逆向交替形成饱和的湿热空气。热量由顶部风机排出,水分则由特殊结构的脱水器挡回集水槽循环使用。

技术参数
MSTNB 技术参数 -- 逆流闭式冷却塔选型表
型号
Model
冷量(K cal/h)
Cooling Capacity
流量(m³/h)
Flow Rate
喷淋泵 Spray Pump 风机 Fan 管径 Pipe Size 外形尺Dimension 重量(约)Weight (approx)
功率(kw)
Power
流量(m³/h)
Flow rate
功率(kw)
Power
数量 Qty. 直径mm 进出口径
Inlet/outlet
补水
Supply
排污
Sewage
长*宽*高 (mm)
L*W*H
运输重量(kg)
Net weight
运行重量(kg)
Operating weight
MSTNB-10 50000 10 0.75 14.5 0.75 1 700 DN65 DN20 DN25 1600*900*2300 560 980
MSTNB-15 75000 15 0.75 14.5 1.1 1 750 DN65 DN20 DN25 1850*1030*2300 630 1180
MSTNB-20 100000 20 1.1 29 0.75 2 700 DN65 DN20 DN25 2250*1030*2180 720 1380
MSTNB-30 150000 30 1.1 29 1.1 2 750 DN65 DN20 DN25 2600*1260*2360 800 1790
MSTNB -40 200 000 40 2.2 58 1.5 2 800 DN80 DN20 DN25 2800*1260*2800 980 2200
MSTNB -60 300 000 60 2.2 58 2.2 2 900 DN80 DN25 DN25 2850*1500*2800 1180 2650
MSTNB -80 400 000 80 2.2 58 3 2 1200 DN80 DN25 DN25 3000*1700*3050 1820 3680
MSTNB -100 500 000 100 4 96 3 2 1200 DN100 DN25 DN25 3350*2200*3100 2230 4860
MSTNB -125 625 000 125 4 96 4 2 1200 Dn125 DN32 DN32 3350*2200*3200 2650 5350
MSTNB -150 750 000 150 4 116 5.5 2 1500 DN150 DN32 DN32 3850*2200*3250 3350 7650
MSTNB -175 875 000 175 5.5 160 7.5 2 1500 DN150 DN32 DN32 4200*2200*3300 3820 8120
MSTNB -200 1 000 000 200 5.5 160 7.5 2 1800 DN125*2 DN32 DN32 4800*2200*3400 4280 9050
MSTNB 250 1 250 000 250 7.5 240 7.5 2 2200 DN200 DN40 DN40 5450*2400*3900 4870 9630
MSTNB -300 1 500 000 300 7.5 240 11 2 2200 DN150*2 DN40 DN40 5450*2500*4100 5110 1220
注:
* 以上机型为标准机型,会根据实际参数对风机与水泵及尺寸进行调整,请以实际方案为准;另有含填料版本欢迎咨询。
* 设计工况:紫铜管最大设计流量为≤350m³/h;设计湿球≤28℃,干球温度≤31.5℃,相对湿度≤85%,海拔不超过1000 (冬天采取相应防冻保护)。
* 如有疑问,请咨询我司客户代表。

产品特点
1、结构紧凑
相对于其它机型,逆流闭式冷却塔内部一般不使用填料,结构更加紧凑,缩小占地面积,满足用户空间需求。如客户对填料有特殊要求,我司亦可非标定制有填料式。
2、高效率
风量分布均匀,散热盲区少,换热效率高;高风桶设计,保证设备运行风量满足散热需求。

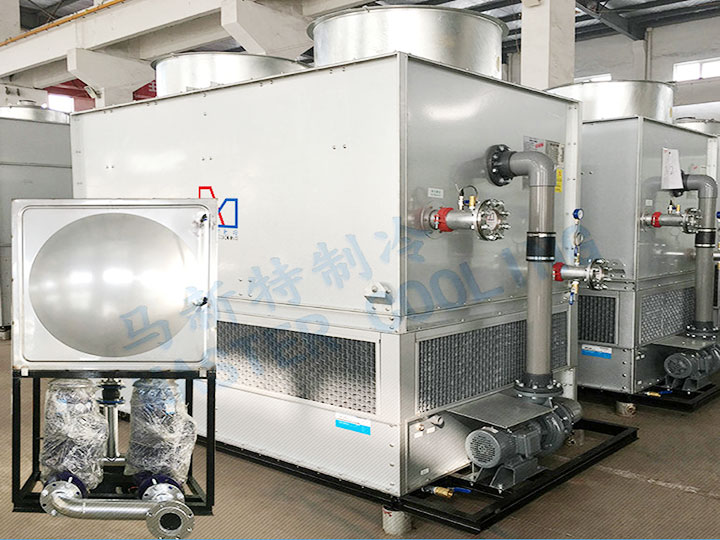

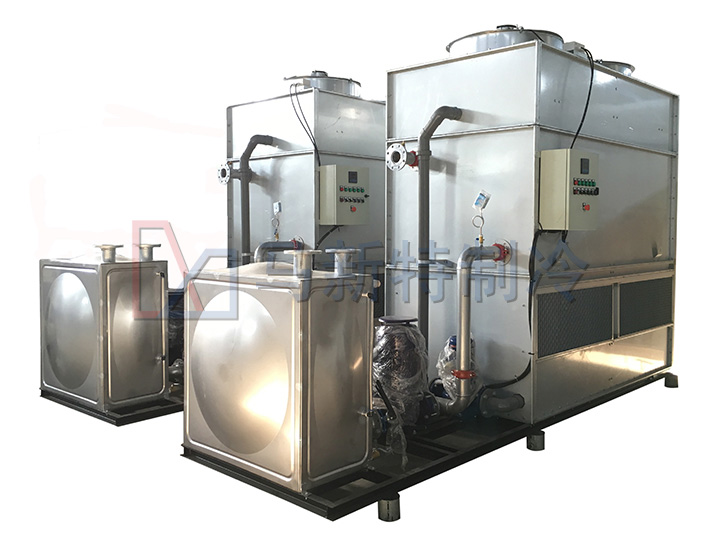

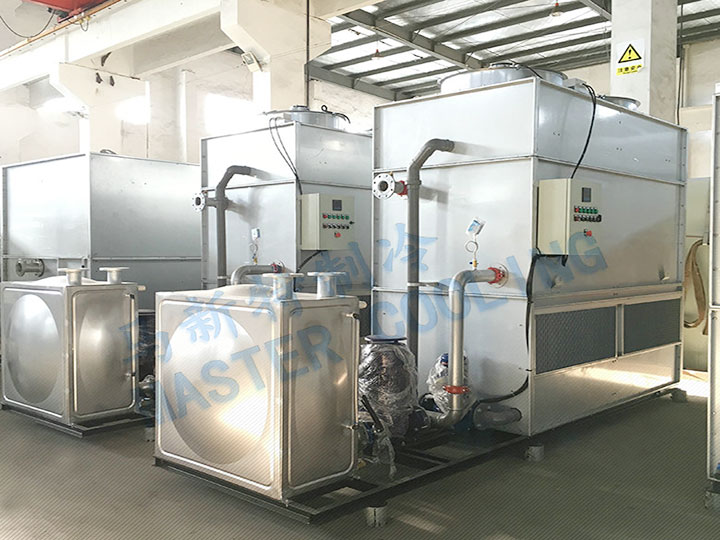

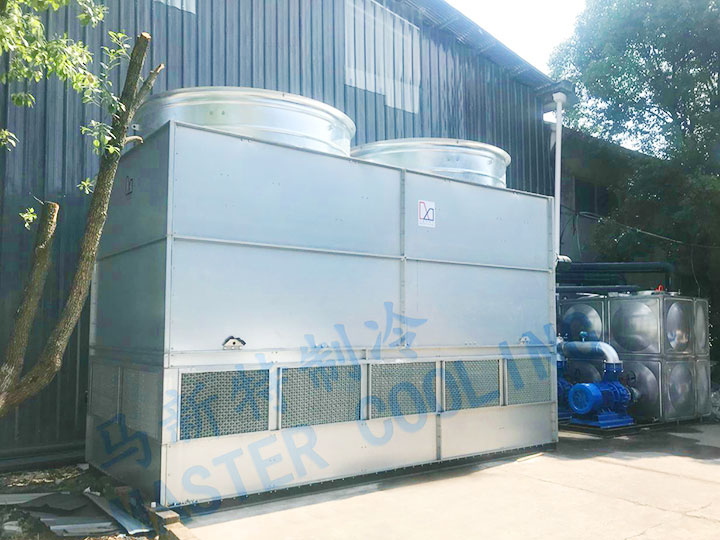

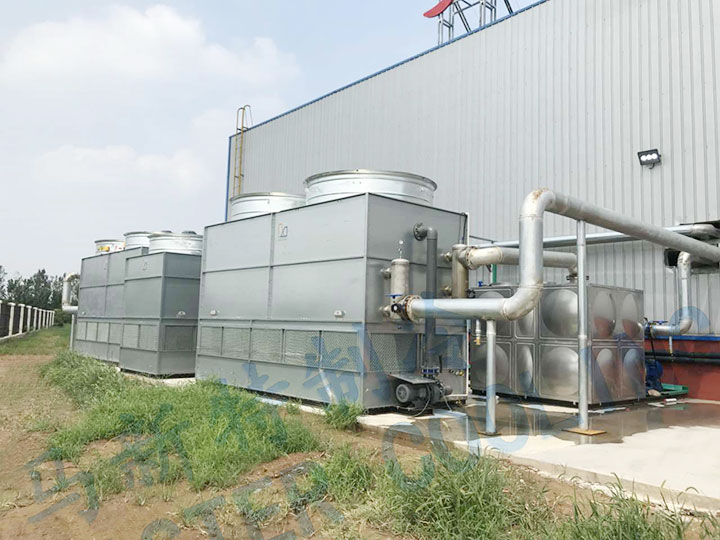

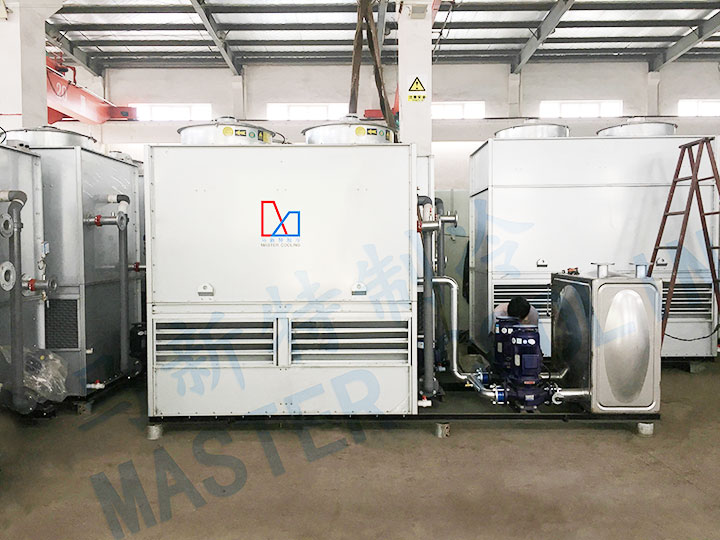

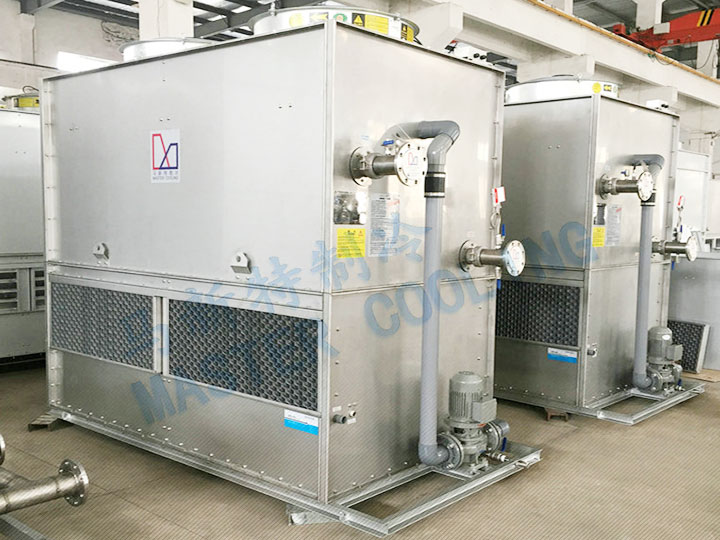

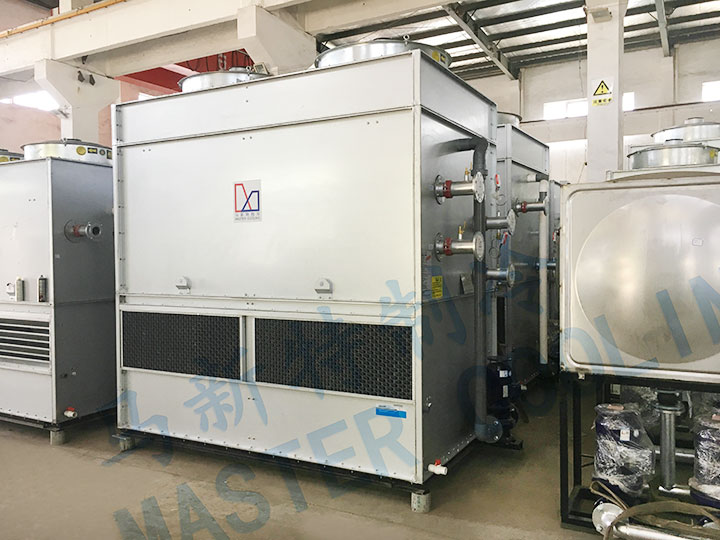

3、辅机配套

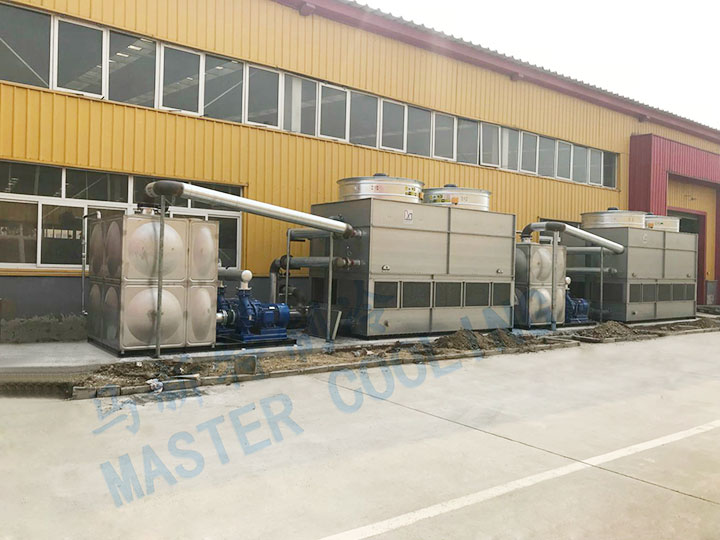

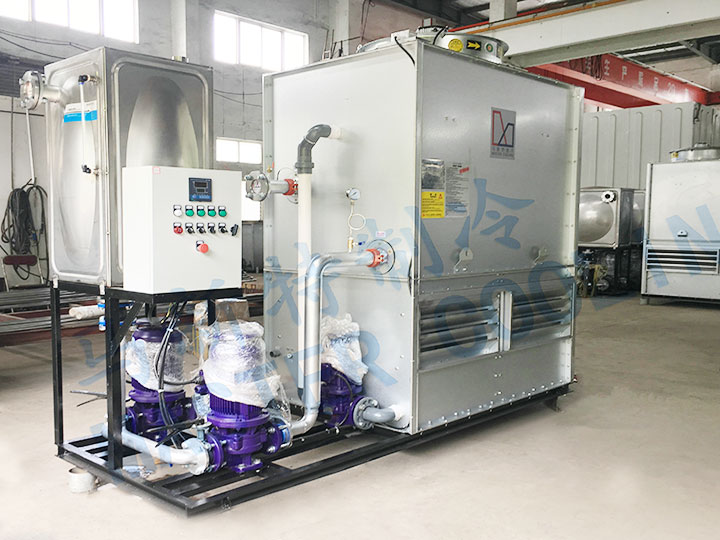

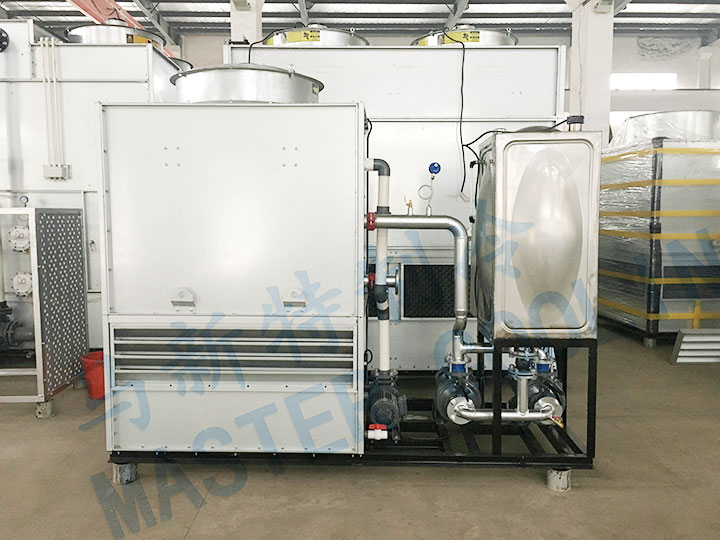

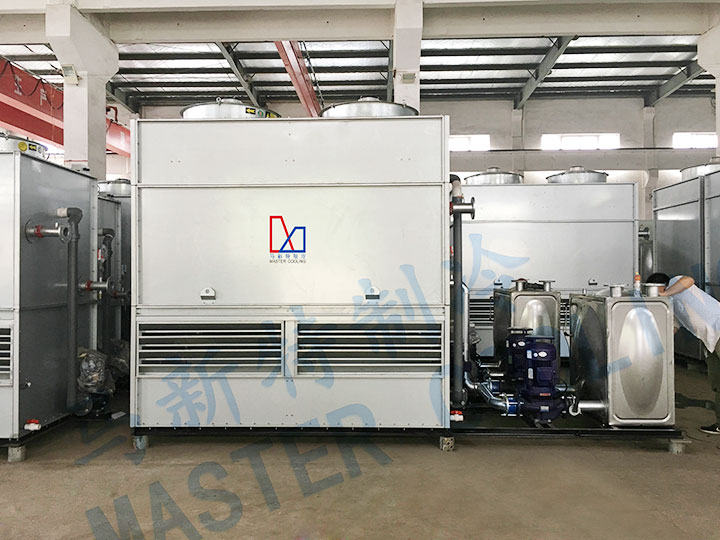

对于一些小型冷却项目,我们把冷却塔与循环水泵站系统及控制系统连接在一起,形成了成套的一体机型,方便用户安装及使用。
