工作原理

横流单进风-流程图


横流双进风-流程图

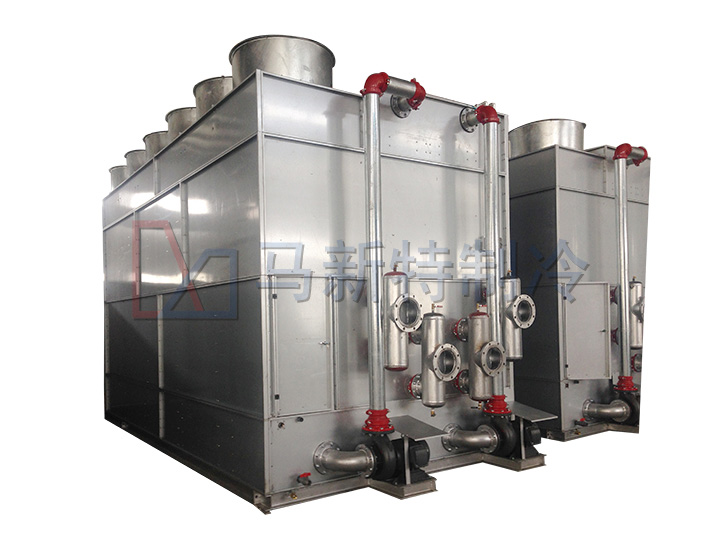

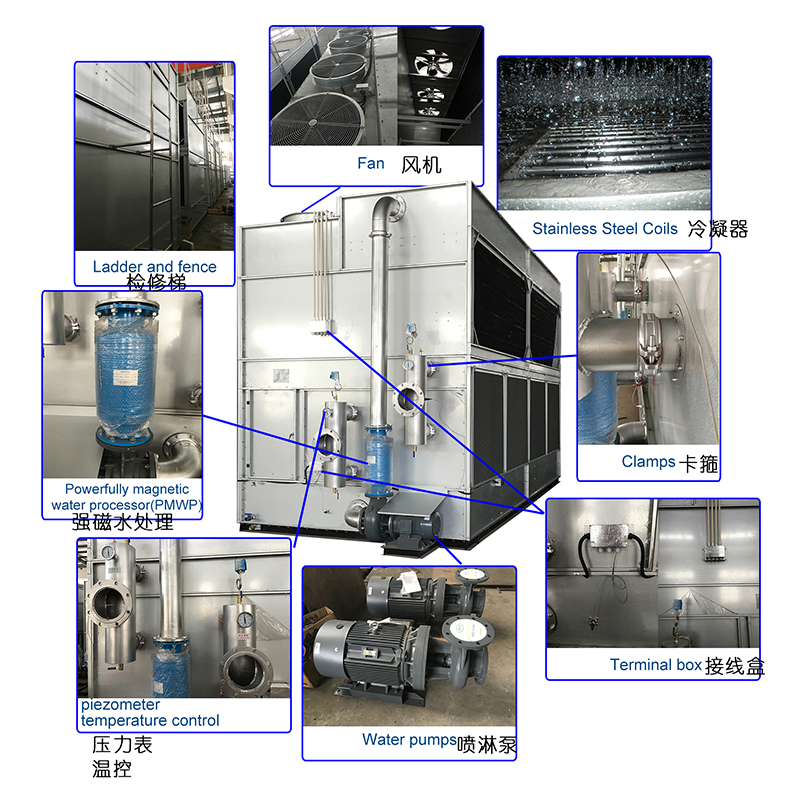

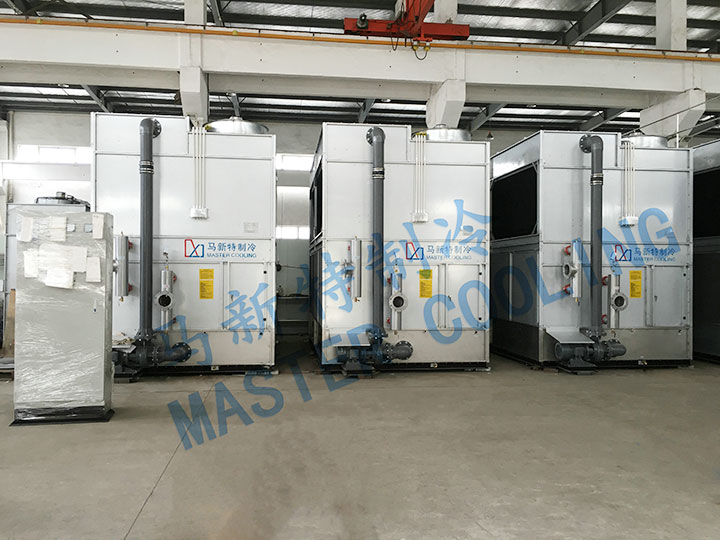

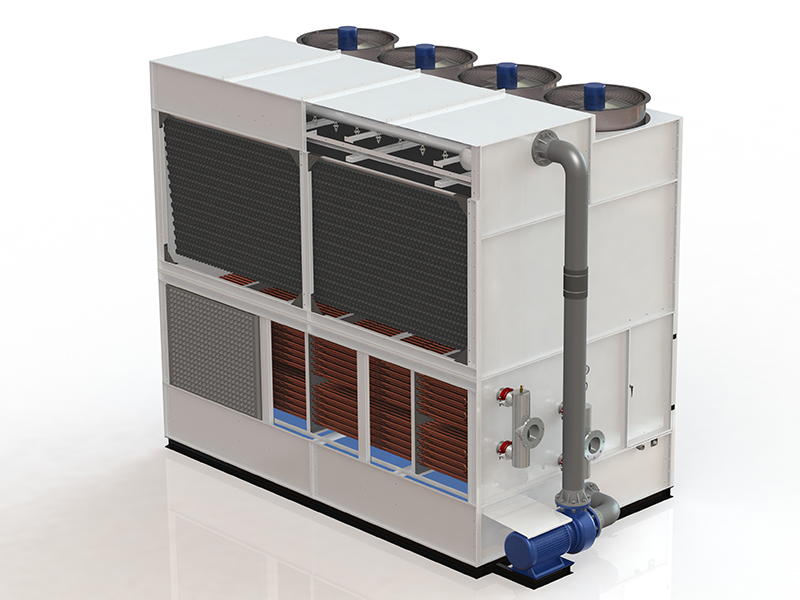

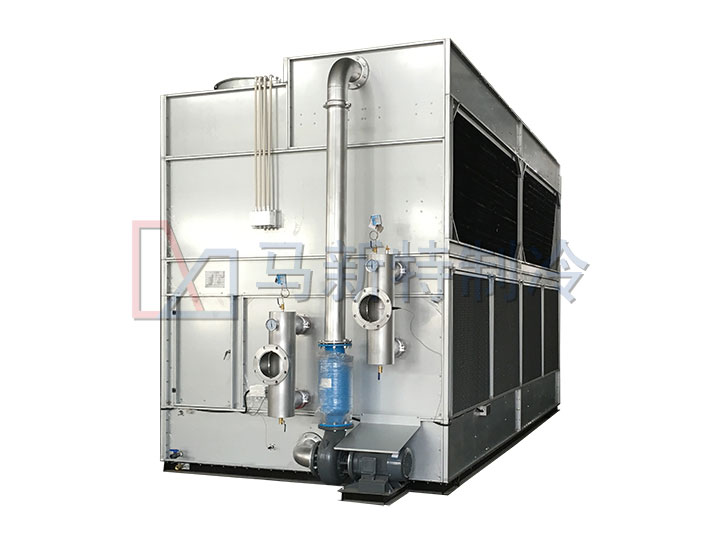

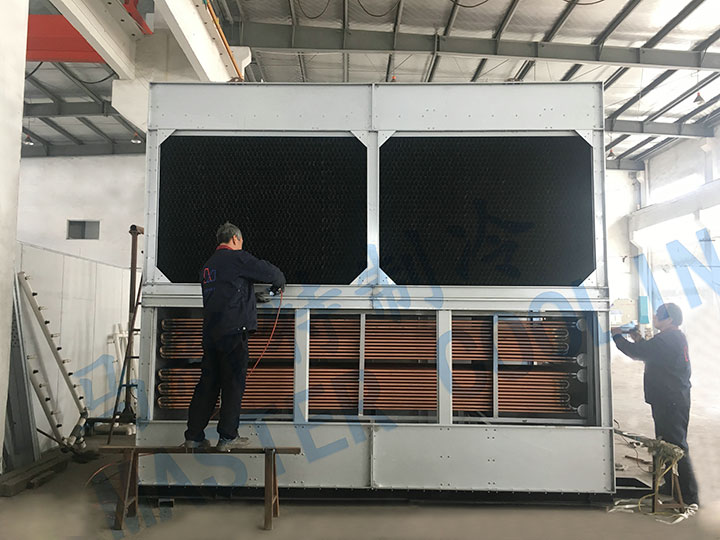

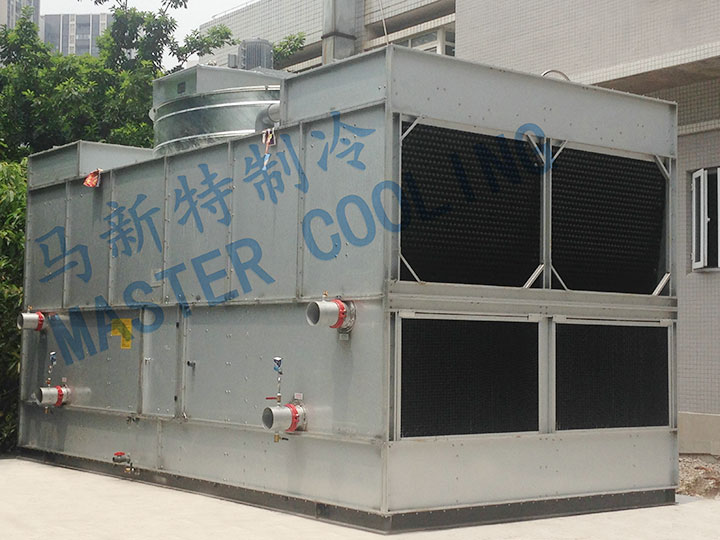

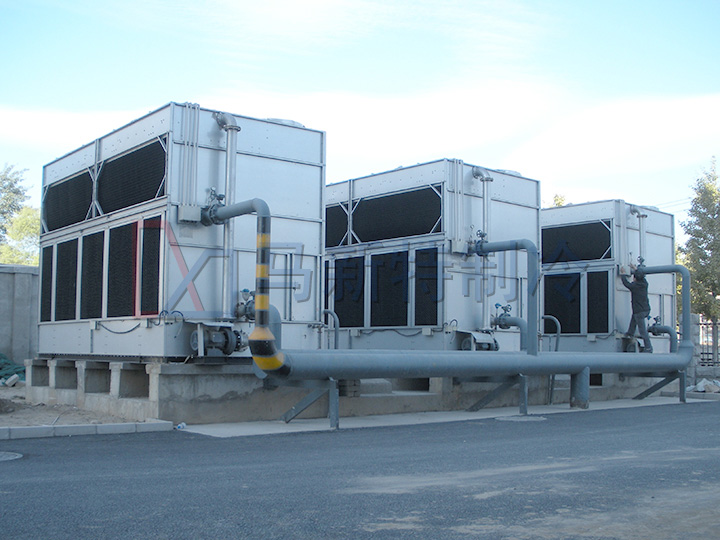

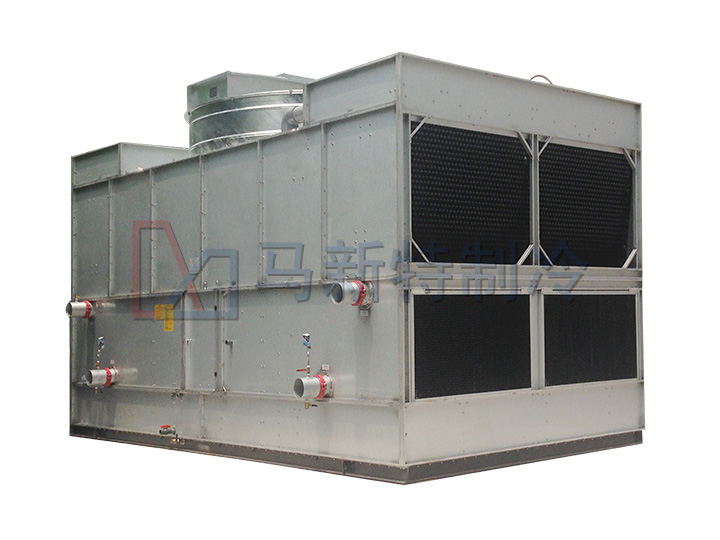

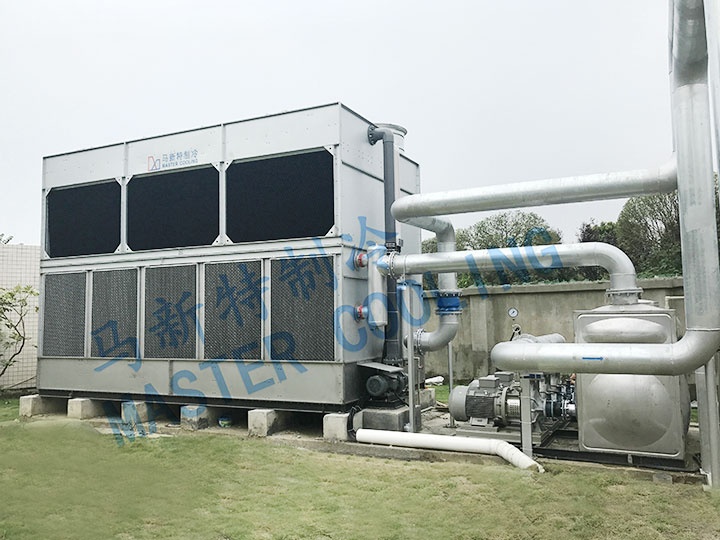

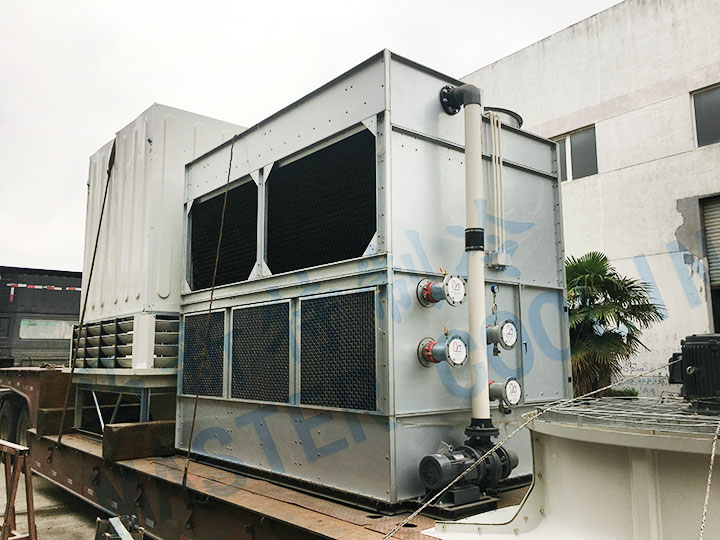

MSTHB细节图

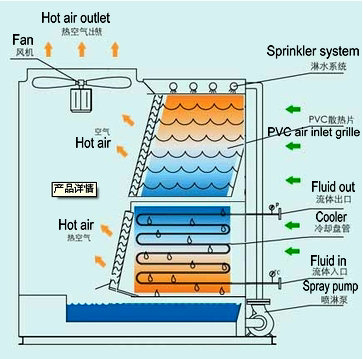

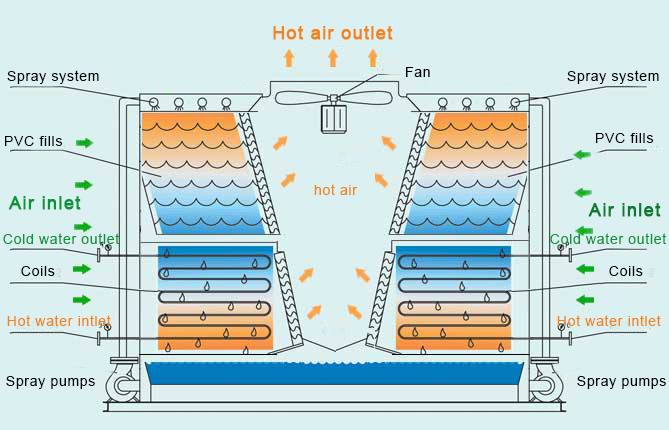

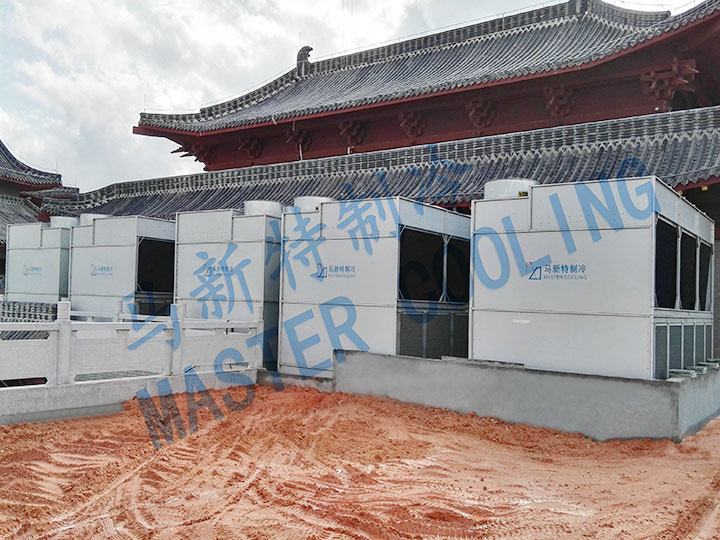

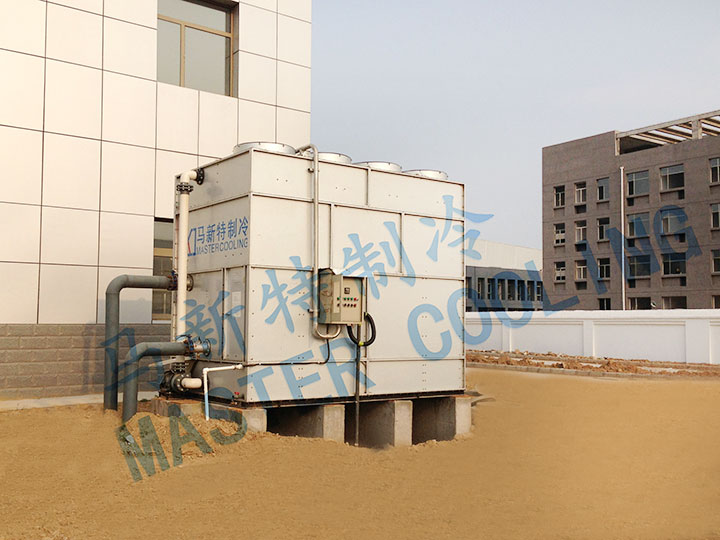

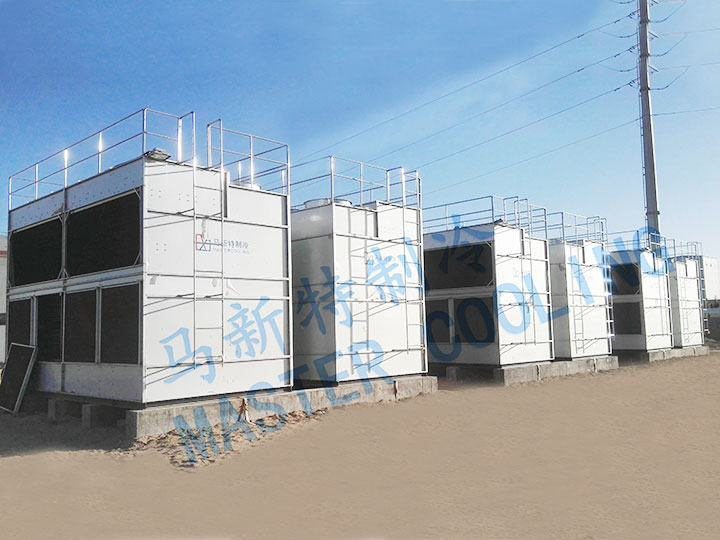

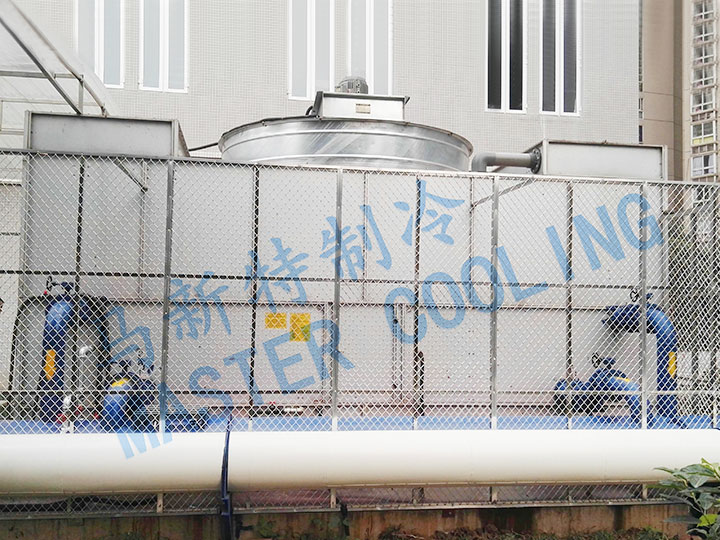

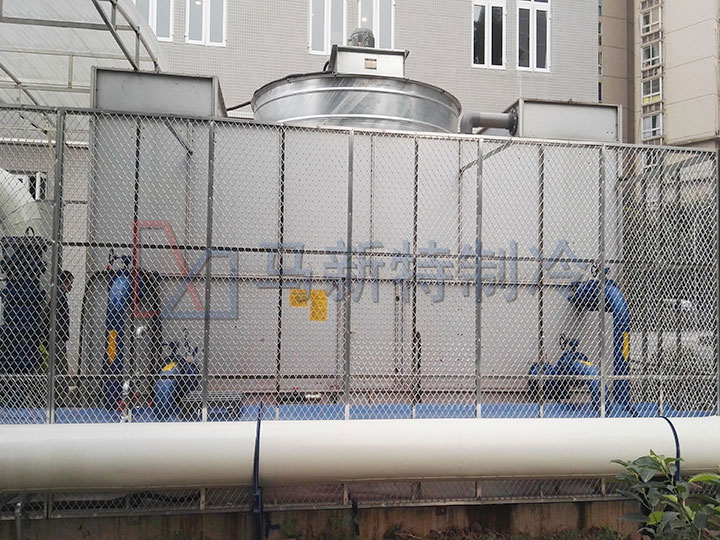

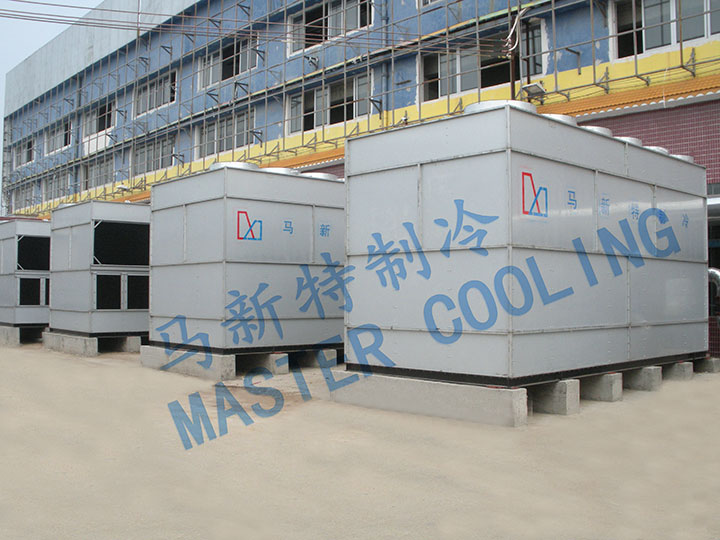

横流闭式冷却塔的工作原理
       高温工作流体进入表冷器，废热通过盘管外壁与下落的喷淋水接触进行热质交换并与侧面进风的干冷空气垂直交替形成饱和的湿热空气。热量由顶部风机排出，水分则由特殊结构的脱水器挡回集水槽循环使用。不同于逆流式，横流闭式冷却塔的喷淋水首先经过PVC填料预冷，其换热效果明显。

技术参数

型号 Model	冷量（K cal/h） Cooling Capacity	流量（m3/h） Flow Rate	喷淋泵 Spray Pump			风机 Fan		管径 Pipe Size			外形尺Dimension	重量（约）Weight （approx）
			功率（kw） Power	流量（m3/h） Flow rate	数量 Qty.	功率（kw） Power	数量 Qty.	进出口径 Inlet/outlet	补水 Supply	排污 Sewage	长*宽*高 （mm） L*W*H	运输重量（kg） Net weight	运行重量（kg） Operating weight
MSTHB-40	200 000	40	1.5	45	1	1.5	2	DN80	DN25	DN25	3100*1850*2500	1150	2800
MSTHB-60	300 000	60	2.2	60	1	1.1	3	DN80	DN25	DN25	3300*2000*2600	1350	3700
MSTHB-80	400 000	80	2.2	60	1	1.1	3	DN80	DN25	DN25	3500*2000*2900	1650	4850
MSTHB-100	500 000	100	2.2	114	1	1.5	3	DN100	DN25	DN25	3500*2500*3250	1950	5650
MSTHB-125	625 000	125	3.7	140	1	2.2	3	Dn125	DN32	DN32	4250*2500*3570	2400	7200
MSTHB-150	750 000	150	3.7	140	1	2.2	4	DN150	DN32	DN32	4750*2500*3570	2950	8450
MSTHB-200	1 000 000	200	5.5	160	1	2.2	4	DN200	DN32	DN32	5400*2500*3600	3850	10150
MSTHB-250	1 250 000	250	5.5	160	1	2.2	5	DN200	DN40	DN40	6300*2500*4050	4650	12050
MSTHB-300	1 500 000	300	7.5	240	1	3	4	DN150*2	DN40	DN40	6300*2750*4050	5580	13600
MSTHB-350	1 750 000	350	7.5	240	1	3	5	DN150*2	DN40	DN40	6300*3000*4050	6500	15350

注 ：
* 以上机型为标准机型，会根据实际参数对风机与水泵及尺寸进行调整，请以实际方案为准。
* 设计工况：紫铜管最大设计流量为≤450m³/h；设计湿球≤28℃，干球温度≤31.5℃，相对湿度≤85%，海拔不超过1000 （冬天采取相应防冻保护）。
* 如有疑问，请咨询我司客户代表。

产品特点
1、低噪音
PVC填料提高工作效率，同时减少水滴噪声，风机采用低转速宽页面航空机翼风叶，降低噪音值。
2、不易结垢
喷淋水的温度可控制低于容易结垢的温度以下，顺畅流过换热管表面，形成管子表面湿润完全覆盖，有效防止结垢。
3、检修方便
模块式组装，便于安装、拆卸和维修。
内部空间有检修通道，顶部有维修护栏，维修梯，方便维护人员进出查看以及维修。
