玻璃钢开式冷却塔

工作原理

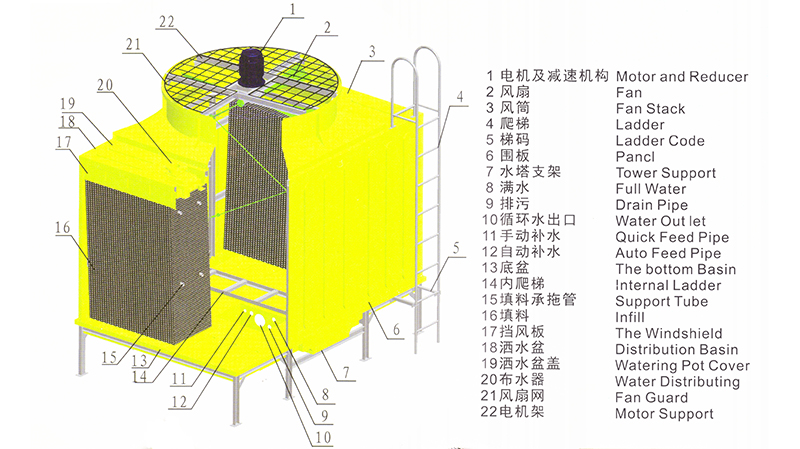

方塔结构图

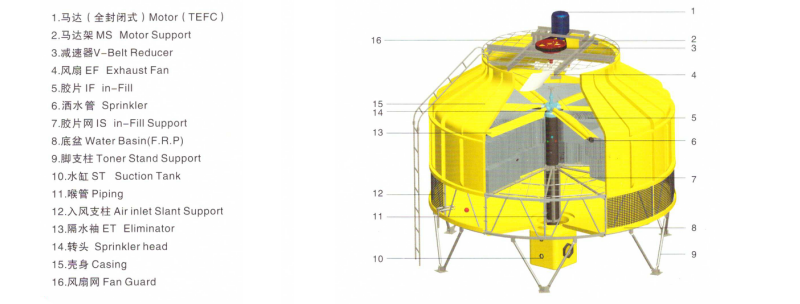

圆塔结构图

玻璃钢开式冷却塔工作原理
玻璃钢外壳。通过将循环水喷淋到PVC 的填料上，通过水与空气的接触，达到换热，再有风机带动塔内气流循环，将与水换热后的热气流带出，从而达到冷却。

技术参数

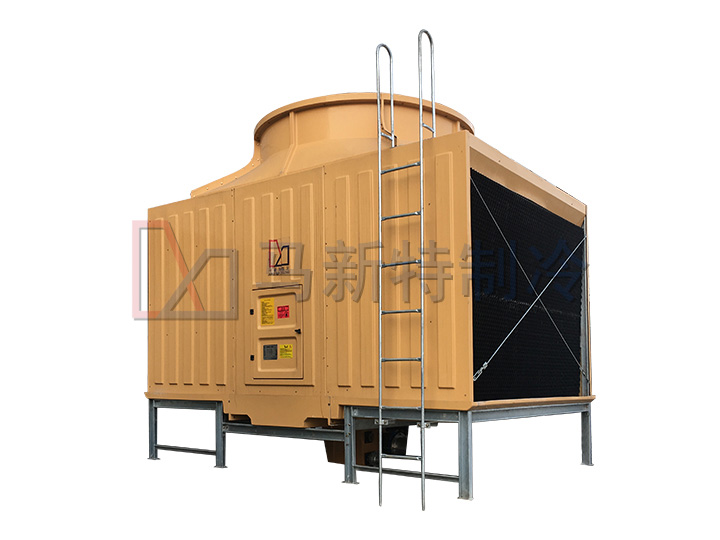

MSTHK-B 技术参数 -- 玻璃钢方形开塔选型表

型号 Model	流量（m³/h） Flow Rate	风机 Fan		水压（K pa） Water Pressure	运输重量（kg） Net weight	运行重量（kg） Operating weight	外形尺寸 Dimension （mm）
型号 Model	流量（m³/h） Flow Rate	功率（kw*sets） Motor Power	直径（mm） Diameter	水压（K pa） Water Pressure	运输重量（kg） Net weight	运行重量（kg） Operating weight	长 L	宽 W	高 H	塔身 H1	风筒 H2
MSTHK-100B	100	2.2（4.0）*1	φ1500	36	860	2260	1980	3200	3700	2300	700
MSTHK-125B	125	3.0（4.0）*1	Φ1800	38	1080	2830	2320	3600	3700	2300	700
MSTHK-150B	150	4.0（5.5）*1	Φ2100	38	1180	3550	2600	3800	3700	2300	700
MSTHK-175B	175	4.0（5.5）*1	Φ2100	40	1300	3810	2930	3800	3700	2300	700
MSTHK-200B	200	5.5（7.5）*1	Φ2400	40	1600	4020	3040	4300	3700	2300	700
MSTHK-250B	250	3.0（4.0）*2	Φ1800	38	2050	5380	4640	3600	3700	2300	700
MSTHK-300B	300	4.0（5.5）*2	Φ2100	38	2240	6750	5200	3800	3700	2300	700
MSTHK-350B	350	4.0（5.5）*2	Φ2100	40	2470	7230	5860	3800	3700	2300	700
MSTHK-400B	400	5.5（7.5）*2	Φ2400	40	3040	7650	6080	4300	3700	2300	700
MSTHK-450B	450	4.0（5.5）*3	Φ2100	40	3360	9940	7800	3800	3700	2300	700
MSTHK-500B	500	3.0（4.0）*4	Φ1800	42	3580	10950	9280	3600	3700	2300	700
MSTHK-525B	525	4.0（5.5）*3	Φ2100	42	3710	11450	8790	3800	3700	2300	700
MSTHK-600B	600	5.5（7.5）*3	Φ2400	42	4560	12500	9120	4300	3700	2300	700
MSTHK-700B	700	4.0（5.5）*4	Φ2100	42	4940	15270	11720	3800	3700	2300	700
MSTHK-800B	800	5.5（7.5）*4	Φ2400	42	6080	18200	12160	4300	3700	2300	700
MSTHK-900B	900	4.0（5.5）*6	Φ2100	42	6730	19930	15600	3800	3700	2300	700
MSTHK-1000B	1000	5.5（7.5）*5	Φ2400	42	7600	22500	15200	4300	3700	2300	700
MSTHK-1200B	1200	5.5（7.5）*6	Φ2400	42	9210	22500	18240	4300	3700	2300	700

注：
* 以上机型为标准机型，超出以上吨位的可进行多台合并组装。
* 设计工况：设计湿球≤28℃，干球温度≤31.5℃，相对湿度≤85%，海拔不超过1000 （冬天采取相应防冻保护）。
* 如有疑问，请咨询我司客户代表。

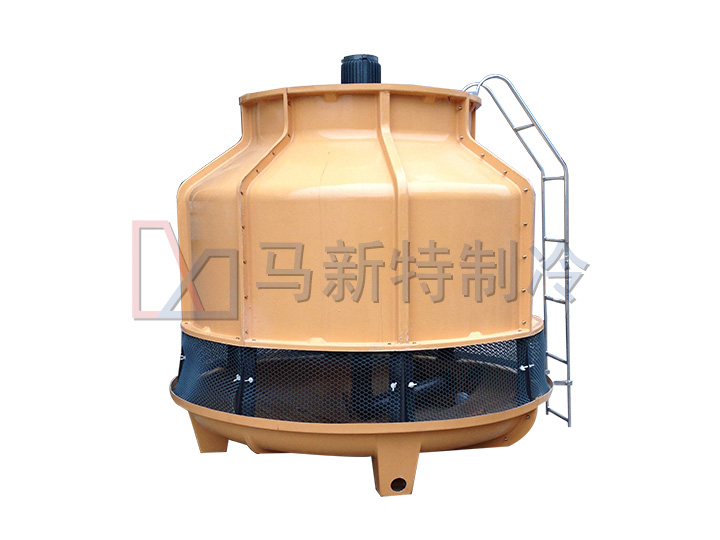

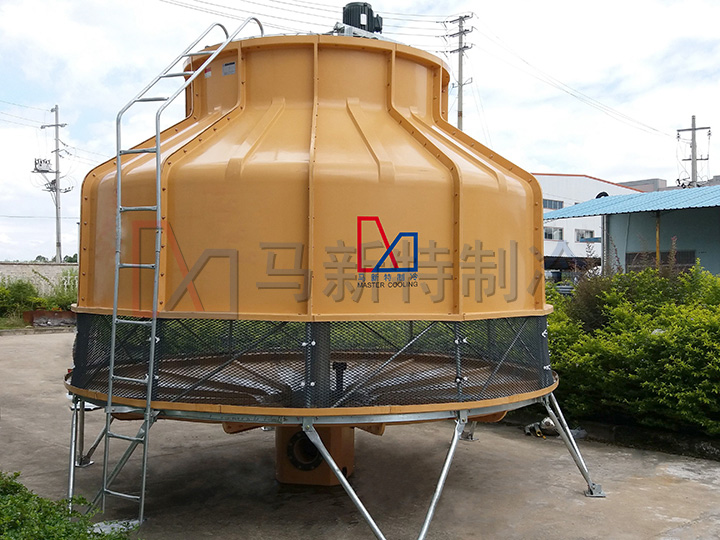

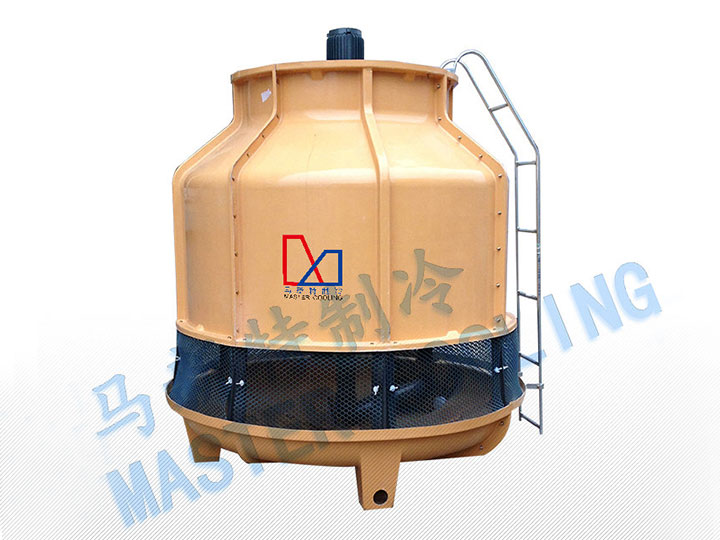

MSTYK-B 技术参数 -- 玻璃钢圆形开塔选型表

型号 Model	流量（m³/h） Flow Rate	风机 Fan		风量（CMM） Air flow	水压（K pa） Water Pressure	运输重量（kg） Net weight	运行重量（kg） Operating weight	外形尺寸 Dimension （mm）
型号 Model	流量（m³/h） Flow Rate	功率（kw） Motor Power	直径（mm） Diameter	风量（CMM） Air flow	水压（K pa） Water Pressure	运输重量（kg） Net weight	运行重量（kg） Operating weight	最大直径 D max	高度 H
MSTBYK-10	7.8	0.18	Φ600	85	13	46	190	Φ945	1530
MSTBYK-15	11.7	0.37	Φ600	140	13	54	290	Φ1195	1415
MSTBYK-20	15.6	0.55	Φ730	160	14	67	300	Φ1195	1590
MSTBYK-25	19.5	0.75	Φ730	200	16	98	500	Φ1400	1820
MSTBYK-30	23.4	0.75	Φ730	230	16	116	530	Φ1650	1705
MSTBYK-40	31.2	1.5	Φ890	280	16	130	550	Φ1650	1775
MSTBYK-50	39.2	1.5	Φ890	330	17	190	975	Φ1830	1835
MSTBYK-60	46.8	1.5	Φ1150	420	17	240	1250	Φ2145	1955
MSTBYK-80	62.6	1.5	Φ1150	450	18	260	1280	Φ2145	2035
MSTBYK-100	78.1	2.2	Φ1410	700	21	500	1690	Φ2900	2370
MSTBYK-125	97.5	2.2	Φ1410	830	23	540	1640	Φ2900	2555
MSTBYK-150	117	2.2	Φ1410	950	23	580	1680	Φ2900	2555
MSTBYK-175	136.8	4	Φ1750	1150	30	860	1960	Φ3110	2850
MSTBYK-200	156.2	4	Φ1750	1250	30	880	1980	Φ3110	2850
MSTBYK-225	175.5	5.5	Φ2050	1500	33	1050	2770	Φ4120	3580
MSTBYK-250	195.1	5.5	Φ2050	1750	33	1080	2800	Φ4120	3580
MSTBYK-300	234	7.5	Φ2350	2000	34	1760	3930	Φ4730	3680
MSTBYK-350	273.2	7.5	Φ2350	2200	34	1800	3790	Φ4730	3680
MSTBYK-400	312.1	11	Φ2745	2400	36	2840	5740	Φ5600	3840
MSTBYK-500	392.4	15	Φ2745	2600	36	2900	5800	Φ5600	3840
MSTBYK-600	468	15	Φ3400	3750	42	3950	9350	Φ6600	4470
MSTBYK-700	547.2	18.5	Φ3400	3750	42	4050	9450	Φ6600	4470
MSTBYK-800	626.4	22	Φ3700	5000	45	4700	11900	Φ7600	4720
MSTBYK-1000	781.2	22	Φ3700	5400	45	4900	12100	Φ7600	4720

产品特点

1、结构紧凑
由于内部没有冷却器，体积小，结构紧凑，方便运输，占地面积小。
2、价格便宜
相对钢结构，玻璃钢塔首期投入较少，但需注意运营成本（水耗、电耗）。
3、优良玻璃钢
耐老化，不褪色，防腐蚀。
